Le NC sous la pluie !



Le NC en majestée



René, le TOP mécano du NC !



Vu du NC !



Un bouchon tout neuf pour le NC

 Grâce à Théo, un  bouchon tout neuf pour le NC ! Merci Théo

Vol de contrôle



Visite annuelle du NC 858s



Mise en place de la trappe de visite sous le réservoir

 Installation d'une trappe de visite à l'aplomb du puisard de réservoir.

Il m'était difficile d'accéder au puisard de réservoir, j'ai donc décidé de faire une trappe de visite.

Tracé de l'emplacement de la trappe

Découpe avec 5 mm de marge

Contreperçage des trous au fer à souder pour accéder aux écrous prisonniers

Collage de la contreplaque

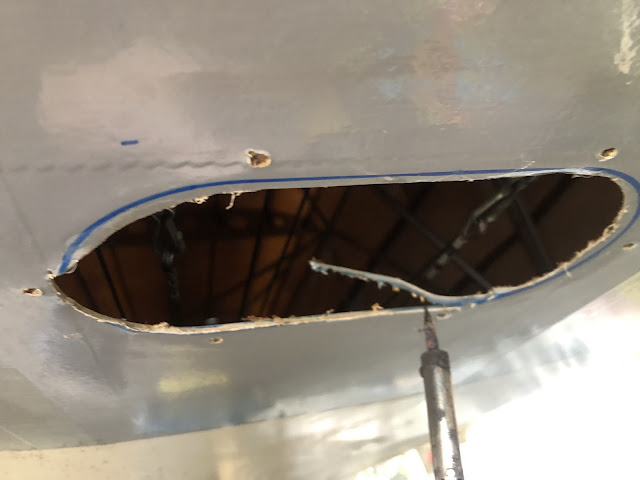

Détourage au fer à souder (panne affutée)

Freinage du puisard de réservoir.

Mise en place de la trappe.

Fabrication de soufflets de protection en cuir

 Fabrication de soufflets de protection des plongeurs d'amortisseur. Les panneaux sont découpés au laser. Puis assemblés pour former un soufflet de protection.

Plomberie aéronautique

Installation des durites d'alimentation du radiateur d'huile.

Les raccord AN10 speedflow sont préassemblés pour maquetter en direct le trajet des durites.

Une fois le routage des durites effectué, on monte tous les raccords filetés à la pâte d’étanchéité qui remplit le jeu entre les pièces filetées tout en les sécurisant et assurant leur étanchéité.

Puis je fabrique les durites aviation

Brider le manchon dans les mordaches adaptées.

Emmancher la durite dans le manchon

Vérifier que la durite arrive bien au ras du taraudage

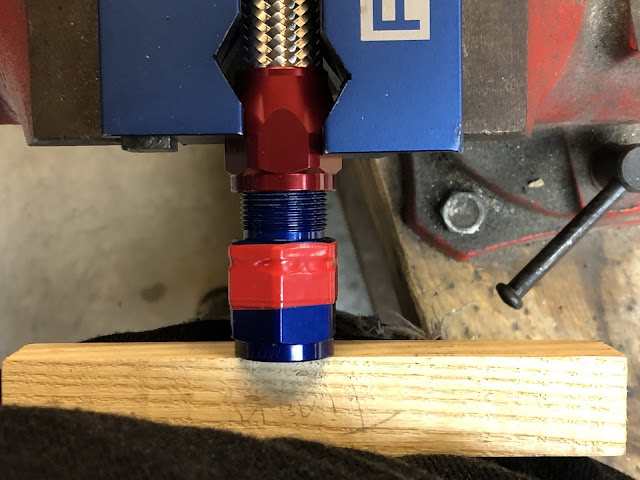

Lubrifier un petit peu le filetage (WD40). protéger le 6 pans avec de l'adhésif d'électricien. Utiliser un morceau de bois ou de plastique pour assurer une pression lors du vissage du manchon bleu. En effet les filets ont un pas fin en aluminium et il faut exercer un effort axial important pour garantir la prise du filet dans le taraudage

Visser fermement mais sans bouriner.

Une fois que plusieurs filets ont pris dans le taraudage, terminer le vissage du manchon bleu.

Et voila le travail

Mise en place des gaines anti feu. Il ne reste plus qu'à contrôler les étanchéité et à cercler les extrémités des gaines anti feu.

Fabrication d'une trappe de visite

 Fabrication d'une trappe de visite pour accéder au raccord banjo de connexion du réservoir à la durite de carburant.

Conception assisté par Ordinateur

Découpe sur fraiseuse à panneaux à commande numérique

Passivation, thermolaquage époxy et rivetage des écrous prisonniers aviation
